Оптическая сеть спортивного комплекса: как связать стадион, тренировочные корпуса и общежитие
Спортивный комплекс может состоять из нескольких удаленных друг от друга зданий: стадиона, тренировочных залов, медицинского центра, административного корпуса и общежития. Всем объектам нужны интернет, телефония, видеонаблюдение, контроль доступа и доступ к внутренним информационным системам. Прокладка отдельного медного соединения для каждого сервиса усложняет инфраструктуру и ограничивает расстояние между узлами.
Основой единой сети становится одномодовое оптоволокно, а в центральном оборудовании может использоваться SFP GPON, рассчитанный на работу с OLT в пассивной оптической сети. Такой модуль передает сигнал к абонентским терминалам по одному волокну, используя разные длины волн для нисходящего и восходящего направлений. Конкретный класс оптики выбирают по длине трассы, коэффициенту деления и суммарным потерям.
Центральный узел и распределение по зданиям

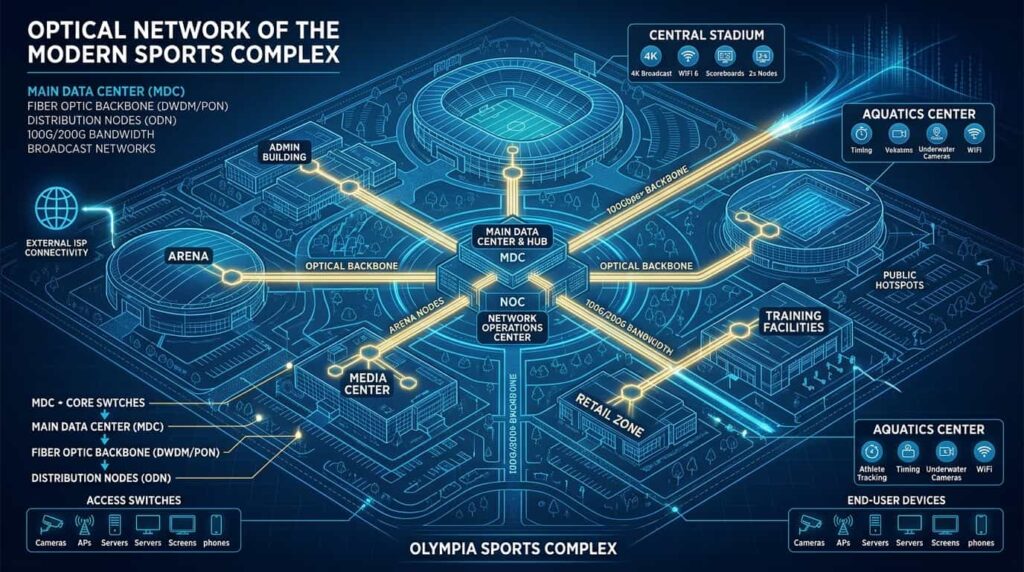

Главный узел связи обычно размещают в административном корпусе или защищенной серверной стадиона. Здесь устанавливают маршрутизаторы, коммутаторы, OLT, серверы видеонаблюдения и источники бесперебойного питания. От центрального кросса волокна направляются к отдельным зданиям, где подключаются локальные коммутаторы, точки доступа, камеры, турникеты и рабочие места.
В PON-архитектуре сигнал разделяется пассивными оптическими сплиттерами. Им не требуется электропитание, поэтому промежуточные узлы можно размещать в защищенных шкафах по территории комплекса. При этом каждое деление снижает доступную оптическую мощность, а абоненты одной ветви совместно используют пропускную способность. Большое количество выходов не всегда оказывается наиболее экономичным решением.
Перед проектированием необходимо определить:
- расстояния между зданиями и возможные кабельные маршруты;
- количество подключений в каждом корпусе;
- число камер, точек доступа и турникетов;
- объем служебного и гостевого трафика;
- потребности систем спортивной аналитики;
- планы строительства новых объектов;
- допустимое время перерыва связи;
- необходимость резервного маршрута.
Разные здания создают неодинаковую нагрузку
На стадионе основные пики возникают во время соревнований. Одновременно работают билетные терминалы, системы доступа, видеонаблюдение, информационные экраны, служебная связь и Wi-Fi для зрителей. Гостевой трафик не должен влиять на работу касс и турникетов, поэтому сети логически разделяют, устанавливают приоритеты и ограничивают доступ между сегментами.
В тренировочном корпусе нагрузку создают камеры для анализа занятий, рабочие места тренеров и системы учета результатов. Если видео передается в реальном времени и сохраняется в центральном хранилище, требуется заранее оценить суммарный поток. Для нескольких камер высокого разрешения общий канал PON может оказаться недостаточным, особенно при одновременной передаче данных с других объектов.
В общежитии характер трафика другой: большое количество пользователей подключается к интернету вечером, смотрит видео и использует видеосвязь. Этот поток желательно отделить от административной и спортивной инфраструктуры. Для общежития PON может быть удобен благодаря пассивному распределению по этажам, однако коэффициент деления рассчитывают по числу проживающих и ожидаемой нагрузке.
Единая физическая сеть не означает, что все сервисы должны находиться в одном логическом сегменте и делить полосу без ограничений.
Когда GPON нужно дополнить отдельными линиями
Классическая GPON-сеть предоставляет общий ресурс всем устройствам одной ветви. Для доступа в интернет, телефонии и большинства служебных систем этого может быть достаточно. Но профессиональная трансляция соревнований, синхронизация больших видеоархивов и работа аналитических серверов требуют предсказуемой полосы и минимальной задержки. Такие соединения разумно выводить на отдельные волокна или использовать более производительную архитектуру.
В каталоге представлены модули GPON с передачей в нисходящем направлении до 2,5 Гбит/с и восходящем до 1,25 Гбит/с, а также решения XGS-PON с симметричной скоростью 10 Гбит/с. Это характеристики технологии, а не гарантированная скорость каждого пользователя. Реальная производительность зависит от количества абонентов, активного оборудования, профилей обслуживания и текущей нагрузки.
Проект стоит строить с резервом волокон. Даже если часть из них останется незадействованной при открытии комплекса, позднее их можно использовать для выделенной линии трансляции, нового корпуса или резервного соединения. Прокладка дополнительного кабеля во время строительства обходится проще, чем повторные земляные работы на действующем спортивном объекте.
Оптический бюджет и резервирование
Расчет оптического бюджета включает затухание кабеля, сварок, коннекторов и сплиттеров. Полученный результат сравнивают с характеристиками передатчика и приемника, оставляя эксплуатационный запас. Установка модуля с большей мощностью без расчета не решает все проблемы: слишком высокий уровень на короткой линии тоже должен соответствовать допустимому диапазону приемника.
Для критичных систем предусматривают резерв. Основной и запасной кабели желательно прокладывать разными маршрутами, иначе одно повреждение отключит оба канала. Центральное оборудование, узлы доступа и серверы подключают к бесперебойному питанию, а автоматическое переключение периодически испытывают до проведения крупных соревнований.
После монтажа каждое волокно измеряют, маркируют и заносят в схему. Документация должна показывать трассу, номер порта OLT, сплиттеры и конечные терминалы. Правильно спроектированная оптическая сеть объединяет все здания спортивного комплекса, но сохраняет отдельные приоритеты для соревнований, безопасности, работы сотрудников и доступа проживающих в общежитии.
