Как организовать серверный шкаф в фитнес-клубе и не запутаться в кабелях

Сеть фитнес-клуба обслуживает не только компьютеры администраторов. К ней подключаются кассы, турникеты, камеры, точки доступа Wi-Fi, телевизоры, система учета посещений и иногда тренажеры. Если все линии соединены напрямую с коммутатором и уложены без маркировки, даже простая замена оборудования превращается в длительный поиск нужного кабеля.

Стационарные линии удобнее заводить на патч‑панели RJ‑45, а затем соединять их с коммутатором короткими патч-кордами. В каталоге представлены модели на 12, 24 и 48 портов, включая компактное исполнение 10 дюймов и стандартные панели шириной 19 дюймов. Конкретный вариант выбирают по количеству линий, формату шкафа, категории сети и планируемому расширению клуба.

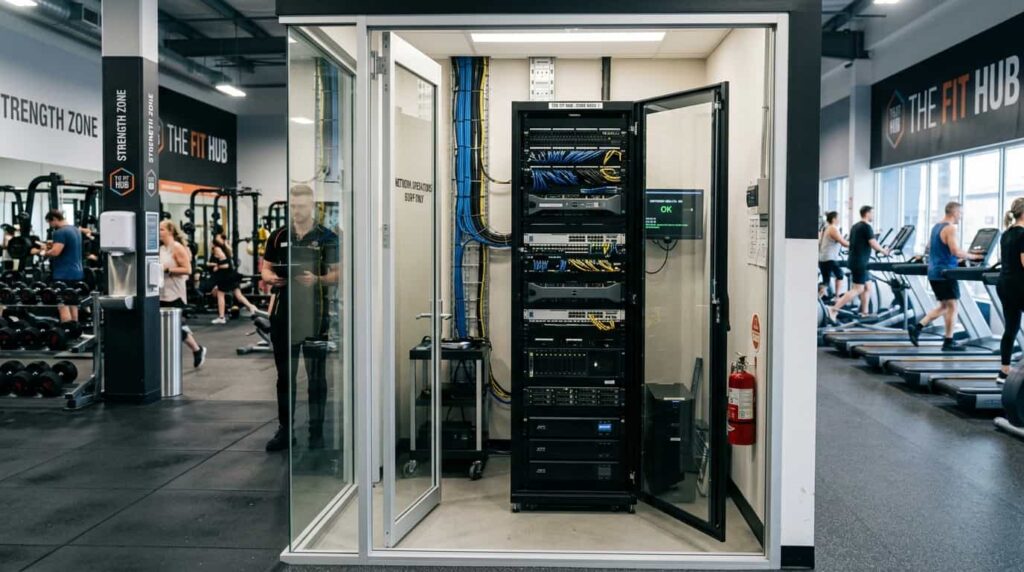

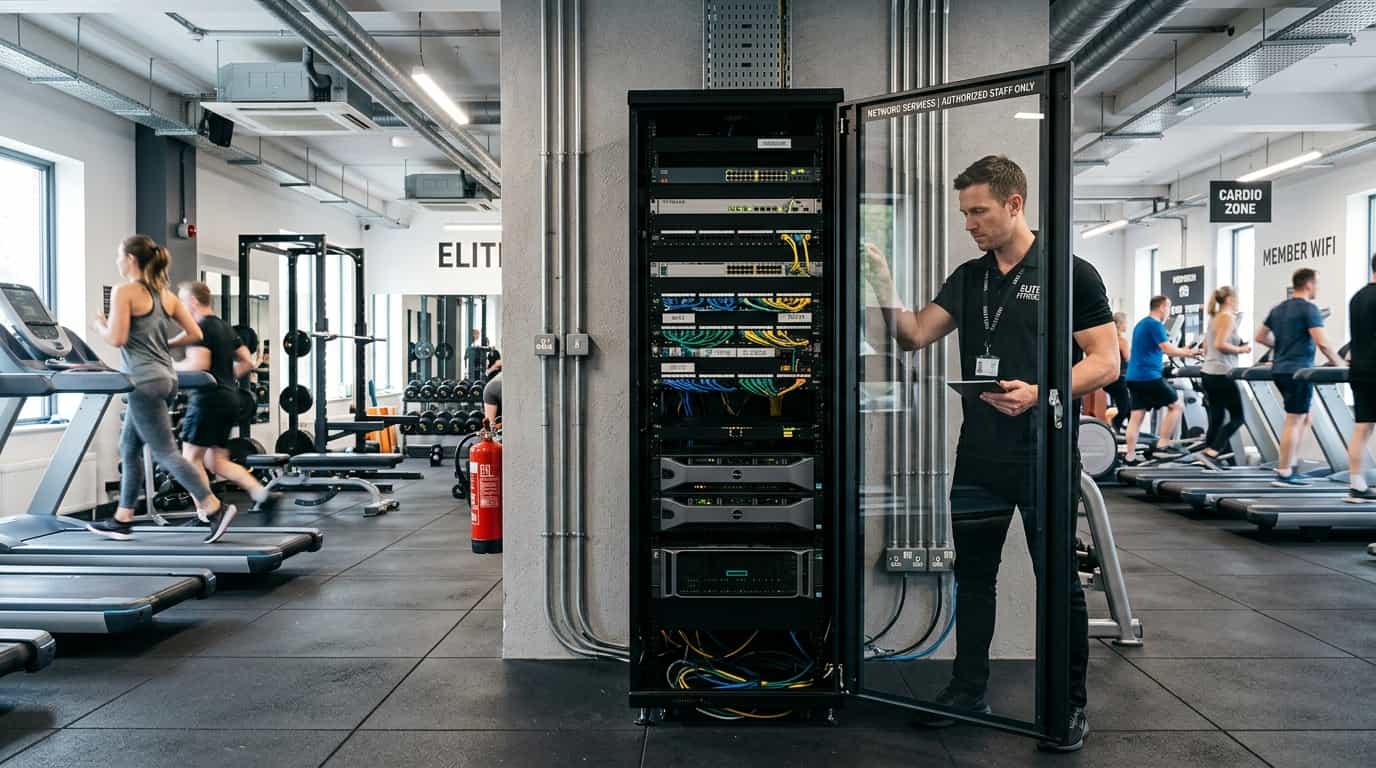

Где установить шкаф и какой размер выбрать

Сетевое оборудование не следует размещать в раздевалке, душевой, тренажерном зале или открытой зоне возле стойки администратора. Для шкафа подходит отдельное сухое помещение с ограниченным доступом, стабильной температурой и возможностью вентиляции. Поблизости не должно быть водопроводных труб, источников пара, вибрации и большого количества спортивной пыли, которая быстро забивает вентиляторы.

Размер шкафа рассчитывают не только по оборудованию, которое устанавливается сейчас. Необходимо оставить место для дополнительных коммутаторов, видеорегистратора, источника бесперебойного питания и горизонтальных организаторов. Слишком маленький шкаф затрудняет охлаждение и обслуживание, а чрезмерно длинные кабели перекрывают доступ к портам. Глубину подбирают по самому габаритному устройству с учетом разъемов и изгиба проводов.

Внутри могут размещаться:

• патч-панели для стационарных кабельных линий;
• один или несколько сетевых коммутаторов;
• маршрутизатор и оборудование интернет-провайдера;
• видеорегистратор и накопители системы наблюдения;
• источник бесперебойного питания;
• блок розеток для распределения электропитания;
• горизонтальные и вертикальные кабельные организаторы;
• резервная полка для небольших устройств.

Сколько портов предусмотреть

Сначала составляют план клуба и отмечают каждую проводную точку. Отдельные линии нужны для рабочих мест, касс, турникетов, камер, точек доступа и информационных экранов. Даже если какое-то устройство пока использует Wi-Fi, разумно предусмотреть кабель в местах, где важна стабильная связь. К полученному количеству добавляют резерв на расширение и перестановку оборудования.

Для небольшого клуба может быть достаточно панели на 12 портов, но при нескольких камерах и точках доступа этот запас быстро заканчивается. Панель на 24 порта удобна для объекта среднего размера, а 48-портовое исполнение помогает компактно собрать большое количество линий. При этом одна плотная панель не всегда удобнее двух небольших: между ними можно установить организатор и разделить подключения по назначению.

Свободный порт в новом шкафу обходится дешевле, чем прокладка дополнительной линии после отделки и открытия фитнес-клуба.

Маркировка и укладка кабелей

Каждой линии присваивают уникальный код, который повторяется на розетке в помещении, кабеле и порте патч-панели. Например, обозначение «CAM-07» может относиться к седьмой камере, а «AP-03» — к третьей точке доступа. На плане фиксируют расположение точки, номер панели и порт коммутатора. Названия вроде «зал» или «ресепшен» неудобны, если в одной зоне находится несколько подключений.

Для соединения панели с коммутатором используют патч-корды подходящей длины. Запас не должен свисать петлями и закрывать оборудование, но слишком натянутый провод тоже недопустим. Кабели укладывают через организаторы и закрепляют многоразовой лентой без сильного пережатия. Силовые провода отделяют от информационных линий, чтобы уменьшить помехи и упростить обслуживание.

Цветные патч-корды можно использовать для визуального разделения систем: один цвет — камеры, другой — рабочие места, третий — точки доступа. Однако цвет не заменяет маркировку, поскольку через несколько лет нужного оттенка может не оказаться в наличии. Основой учета остается понятная нумерация и актуальная таблица подключений.

Разделение сетей и обслуживание

Гостевой Wi-Fi не должен находиться в одном логическом сегменте с кассами, турникетами и системой видеонаблюдения. Разделение выполняется настройками активного оборудования, а патч-панель обеспечивает физически понятную коммутацию линий. Если используются камеры и точки доступа с питанием PoE, коммутатор выбирают с достаточным количеством портов и запасом мощности.

После монтажа каждую линию проверяют тестером, а результаты заносят в документацию. В шкафу оставляют схему портов, контакты обслуживающей организации и порядок безопасного отключения оборудования. Периодически необходимо очищать вентиляционные отверстия, проверять температуру, состояние источника бесперебойного питания и надежность соединений.

Хорошо организованный шкаф позволяет быстро определить, к какой зоне относится каждый кабель, заменить коммутатор и найти неисправную линию без остановки остальных систем. Для фитнес-клуба это особенно важно: сбой сети способен одновременно нарушить работу кассы, контроля доступа, видеонаблюдения и клиентского Wi-Fi. Запас портов, последовательная маркировка и аккуратная коммутация уменьшают время таких простоев.
